Machine de formage de rouleaux de panneaux solaires

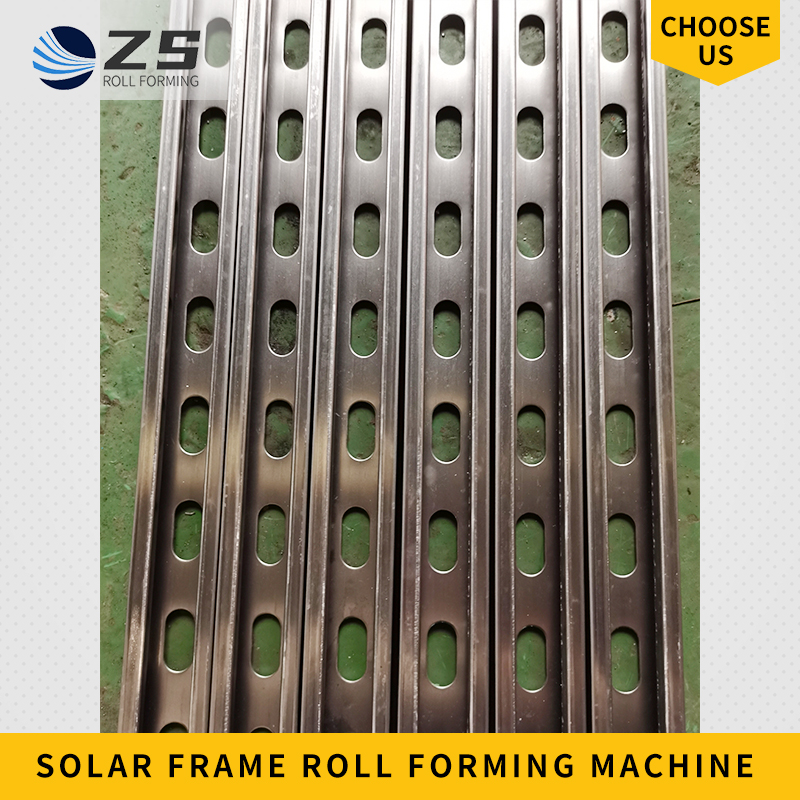

Le support de support photovoltaïque fabriqué par Zunsheng Roll Forming Machine est un canal en acier formé à froid de support de montage solaire utilisé comme système solaire.
support de panneaux ou constructions à des fins structurelles.Le canal est formé à partir de bandes de bobines métalliques, puis un rouleau est formé par un canal structuré.
profileuse en une section de canal ouvert avec des lèvres pour fournir une rigidité supplémentaire.
Zunsheng La machine à canaux pour panneaux de support de montage solaire doit former des canaux d'entretoise de 1,5 mm à 2,5 mm avec les types requis.

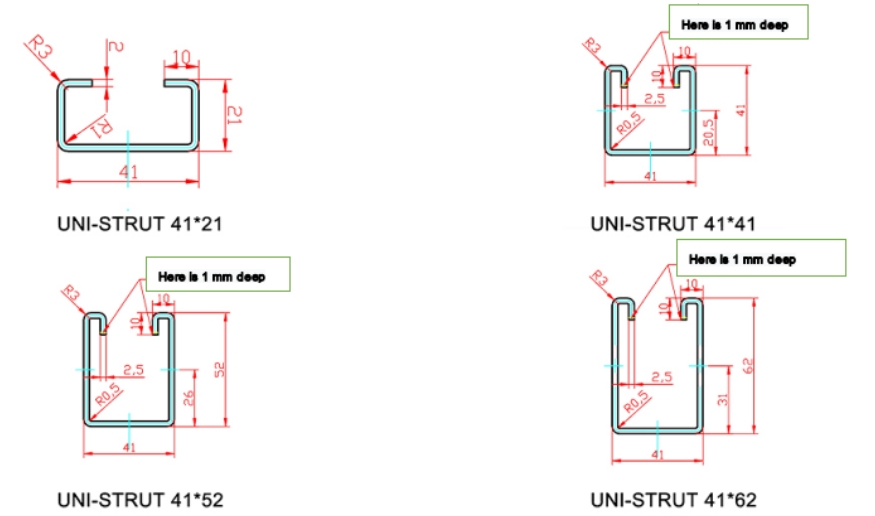

la machine est capable de produire 2 ou 3 types ou plus de canaux de support en ajustant le moule de profilage.Les tailles standard des canaux de jambe de force sont : 41*41, 41*21, ainsi que certaines formes personnalisées.
Flux de travail :
Dérouleur électrique --- Plage d'entrée automatique --- Poinçonneuse ----- Machine de formage de rouleaux --- Mécanisme de cisaillement automatique ---
Armoire de commande informatique --- Tableaux d'épuisement
Spécification:
| Non. | Paramètres principaux | Paramètres du broyeur à rouleaux |
| 1. | Largeur efficace | 41mm | Stations de formage | 22 étapes |
| 2. | Tolérance de largeur effective | ±0,5 mm | Base | H450 |
| 3. | Épaisseur de matériau | 2,0-2,5 mm | Épaisseur de la paroi latérale | Q235 t18mm/cadre de coulée |
| 4. | Épaisseur d'inspection
| 2,0 mm | Diamètre de l'arbre | φ75/85mm
|
| 5. | Matériel de candidature | Feuille galvanisée (GI)
Acier laminé à froid (CRC) | Puissance du moteur principal | 15 kW |
| 6. | Limite d'élasticité | Q235-Q550Mpa | Boulons à vis | Année 8.8 |
| 7. | Vitesse du produit | 12-18 m/min | Rotule de direction | ф22 Galvanisé |
| 8. | Taille efficace | En tant que conception client | Rouleau | GCr15 (= acier EN31), usiné avec précision, revêtement chromé dur |
| 9. | Système de contrôle | Système de contrôle PLC | Mode de traitement | Tours CNC, traitement auditif, revêtement en chrome dur, d'une épaisseur de 0,04 mm |
| dix. | Matériel de test | Zunsheng fournira la taille du matériau d'alimentation à acheter 2 semaines avant les tests de la machine |
Toutes les pièces pour cette ligne :

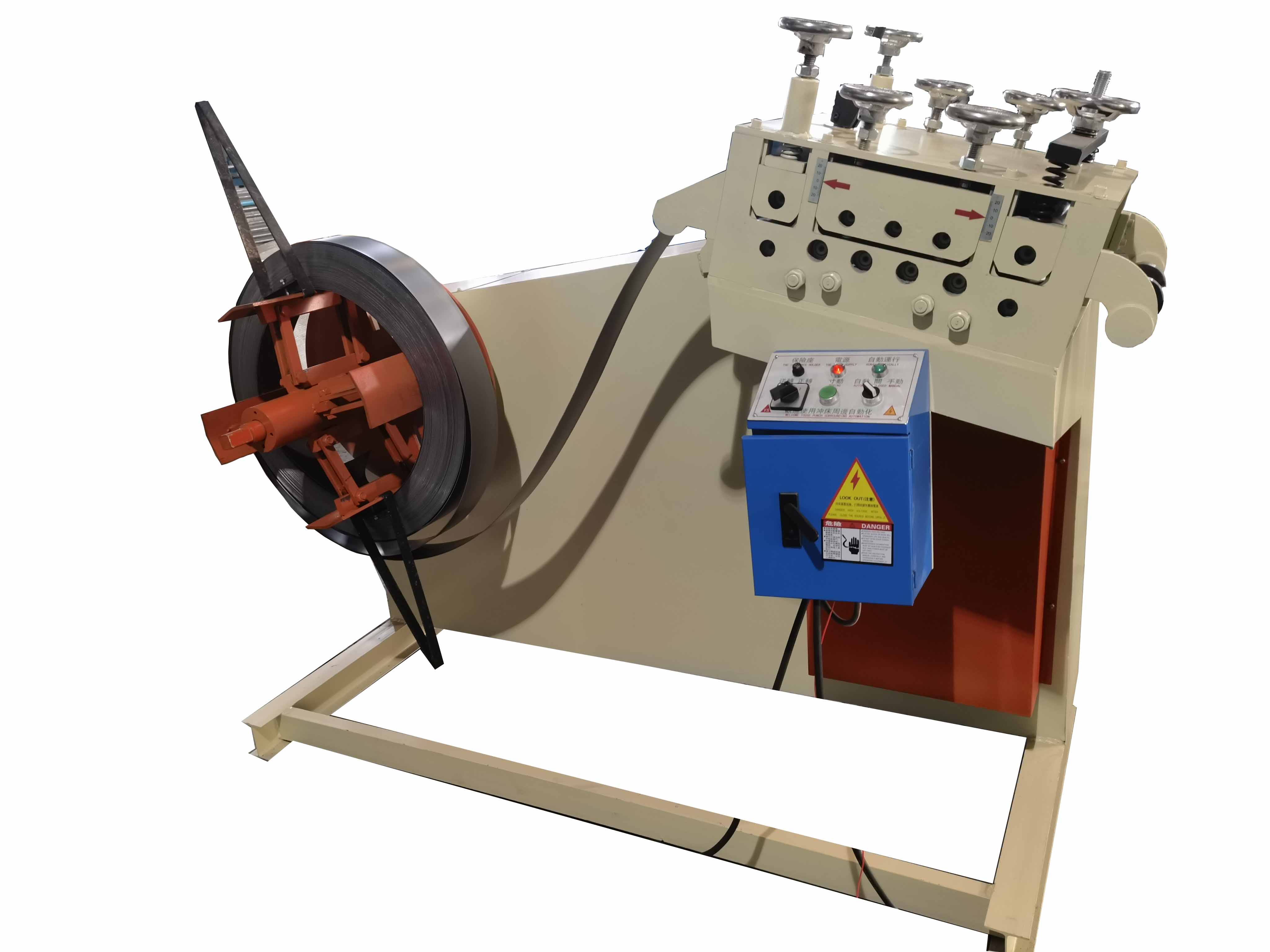

Dérouleur électrique 3T avec aplatissement :

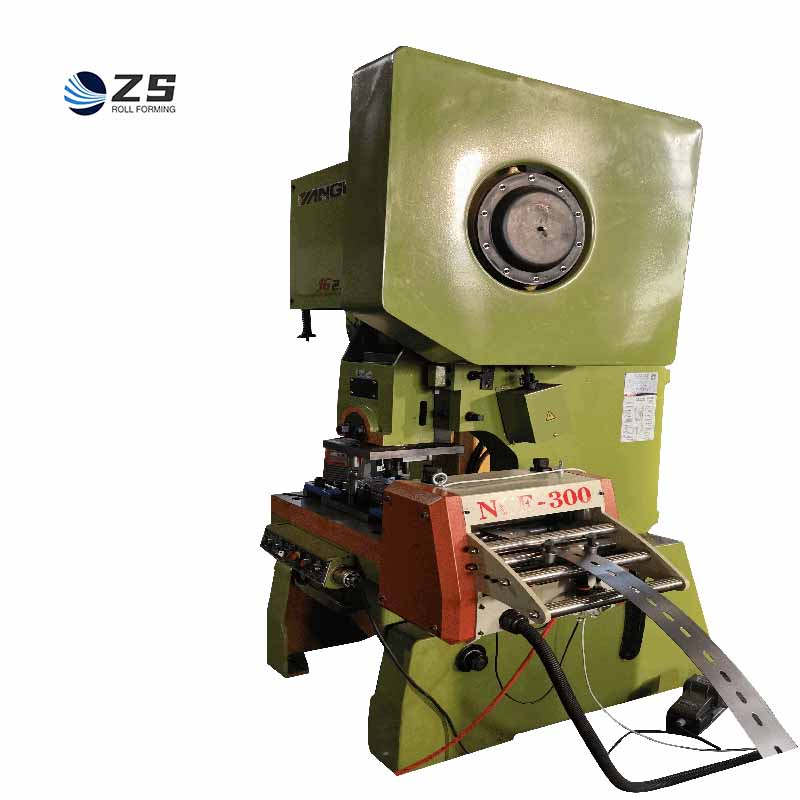

Poinçonneuse avec servomoteur :

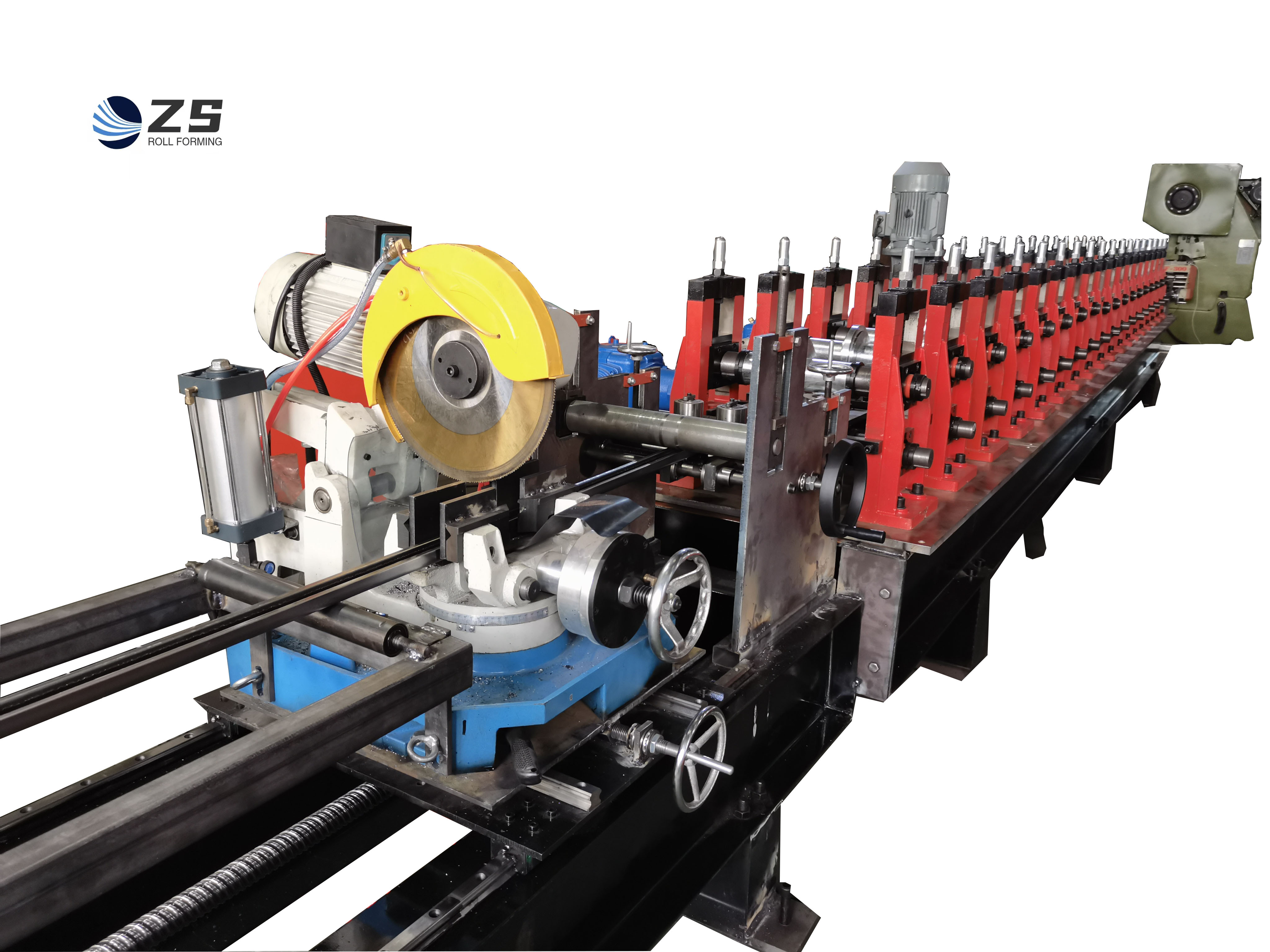

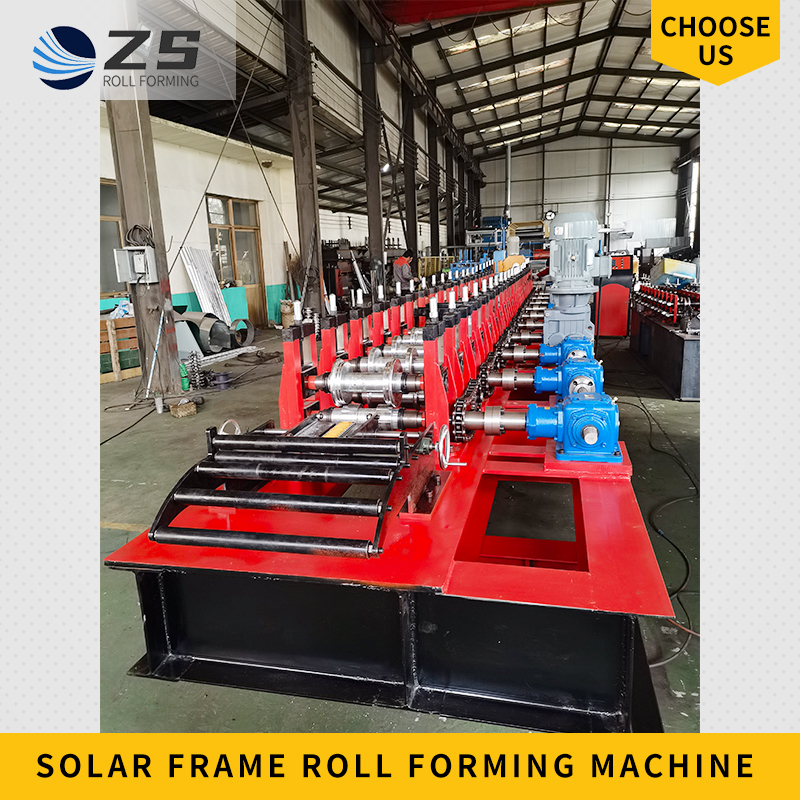

Machine de formage de rouleaux principaux :
ProUtilisation du conduit :
Les structures de montage solaires sont des composants essentiels qui garantissent l’efficacité d’un système d’énergie solaire dans les applications de services publics et sur les toits.Ces cadres permettent aux panneaux de reposer confortablement à l'angle droit, ce qui contribue à maximiser la production d'énergie.
Avantage:
1.Nous utilisons un cadre de moulage Bady pour la structure de la machine, il ne nécessite ni cisaillement ni soudage, ce qui garantit la précision du cadre du panneau solaire lorsque la machine fonctionne.
2. Une fois que tous les rouleaux et arbres sont finis par des tours CNC, ils sont durcis et trempés, puis les tours CNC sont à nouveau finis, puis ils sont traités avec précision avec des meuleuses, et enfin ils sont chromés. Rouleaux et arbres traités par ces processus peut être plus précisément un acier de calibre ancien laminé.
3. Nous sommes libres de choisir le style de machine.Si l'espace de votre usine est limité, vous pouvez choisir notre machine intégrée, notre PLC, notre pompe à huile, notre moteur, le tout intégré au châssis de la machine, économisant de l'espace et esthétique.
4.La machine de fabrication est équipée d'un servomoteur pour le poinçonnage et la découpe, qui répond non seulement aux besoins de personnalisation du client, mais également à ses besoins de haute efficacité.
5.Nous pouvons vous fournir un ensemble complet de dérouleurs électriques, d'imprimantes à jet d'encre et de machine d'emballage en un seul arrêt, et nous pouvons les livrer dans un seul conteneur.
