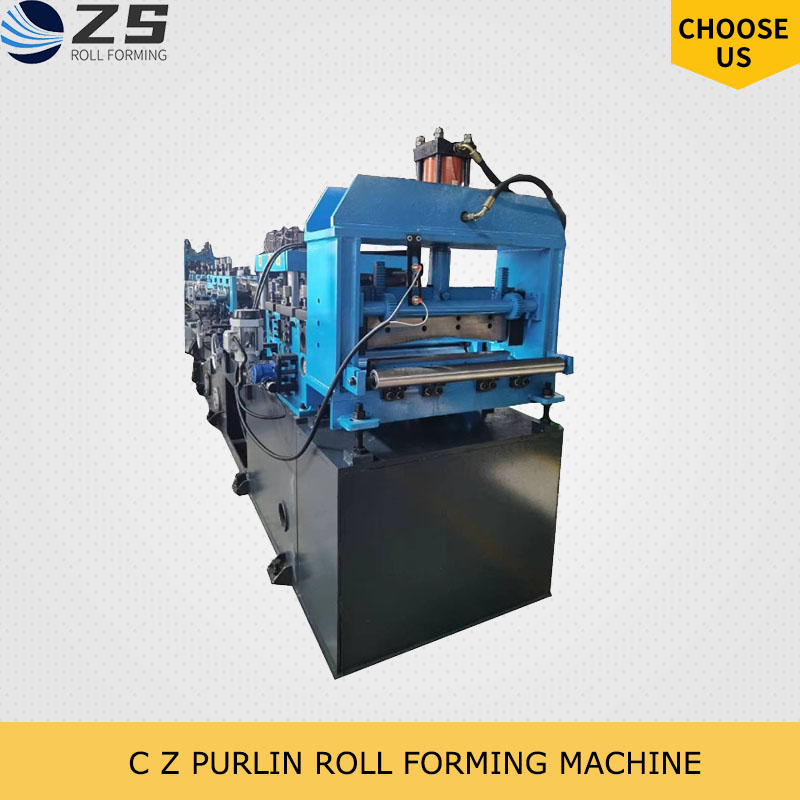

Petit pain interchangeable automatique de panne de la CZ de cadre en métal de construction en acier de Peb formant la machine
La machine intégrée en acier C/Z entièrement automatique est également appelée machine de moulage à échange C/Z et machine à pannes à échange C et Z.La machine à pannes CZ entièrement automatique fournit aux utilisateurs un équipement de formage de pannes hautement automatisé qui peut réaliser la production d'échange de deux modèles C/Z et de pannes de diverses spécifications en peu de temps par contrôle informatique PLC.

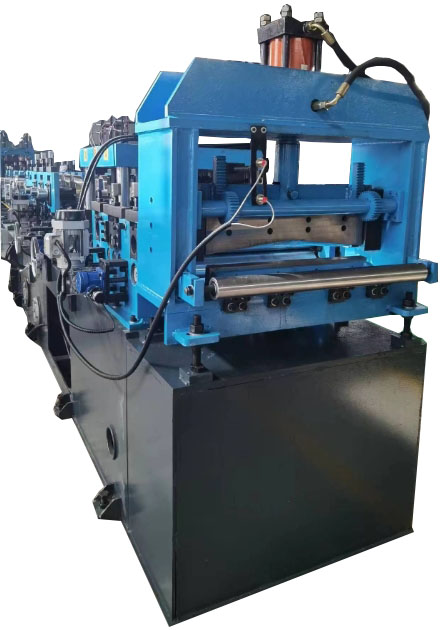

Machine à pannes CZ de qualité robuste, cadre de station de rouleau de 48 mm :

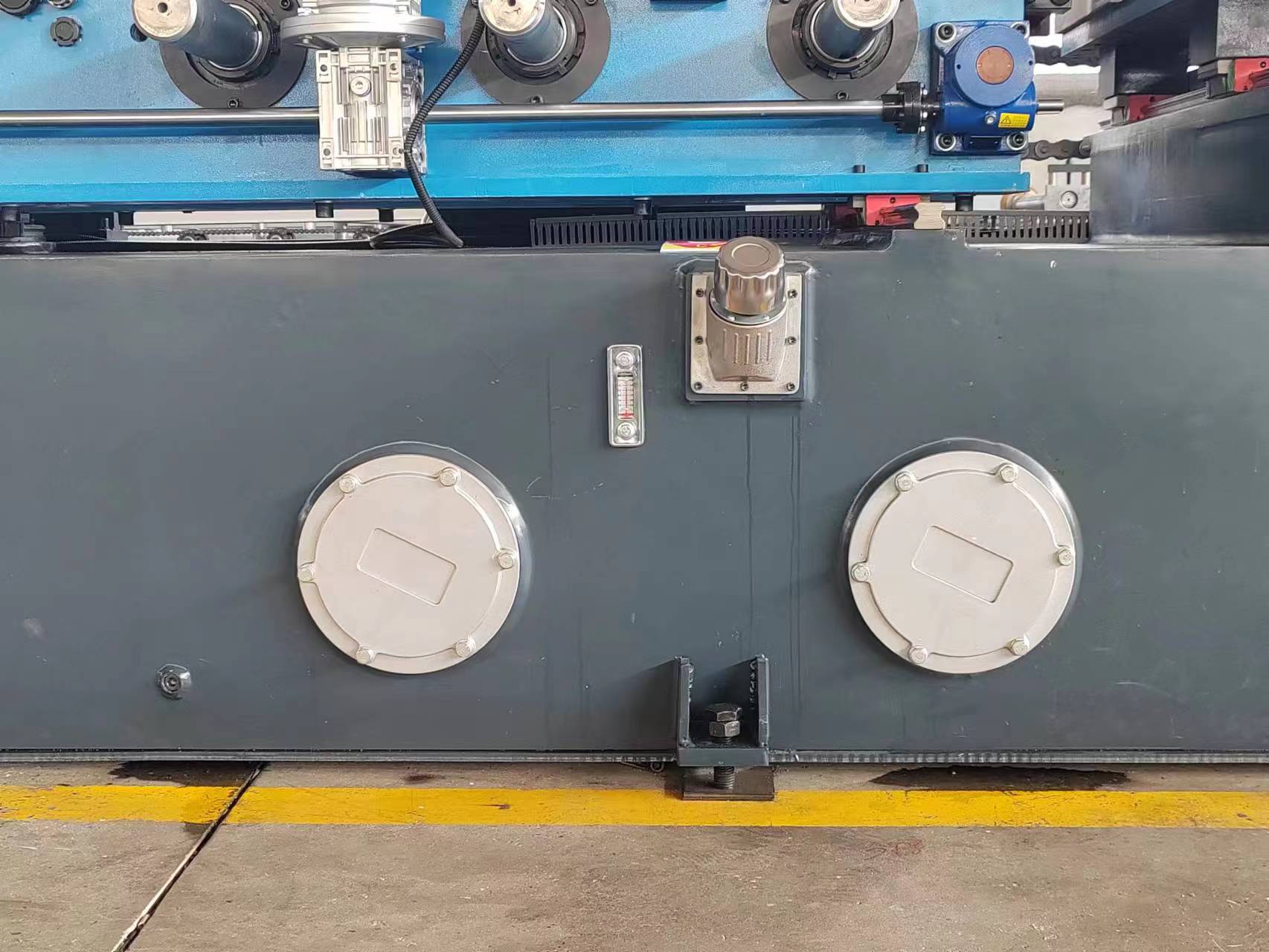

Nous utilisons une structure inférieure de soudage en tôle d'acier de 10 mm, une plaque d'acier de 30 mm pour la table inférieure, une surface de traitement par machine CNC.

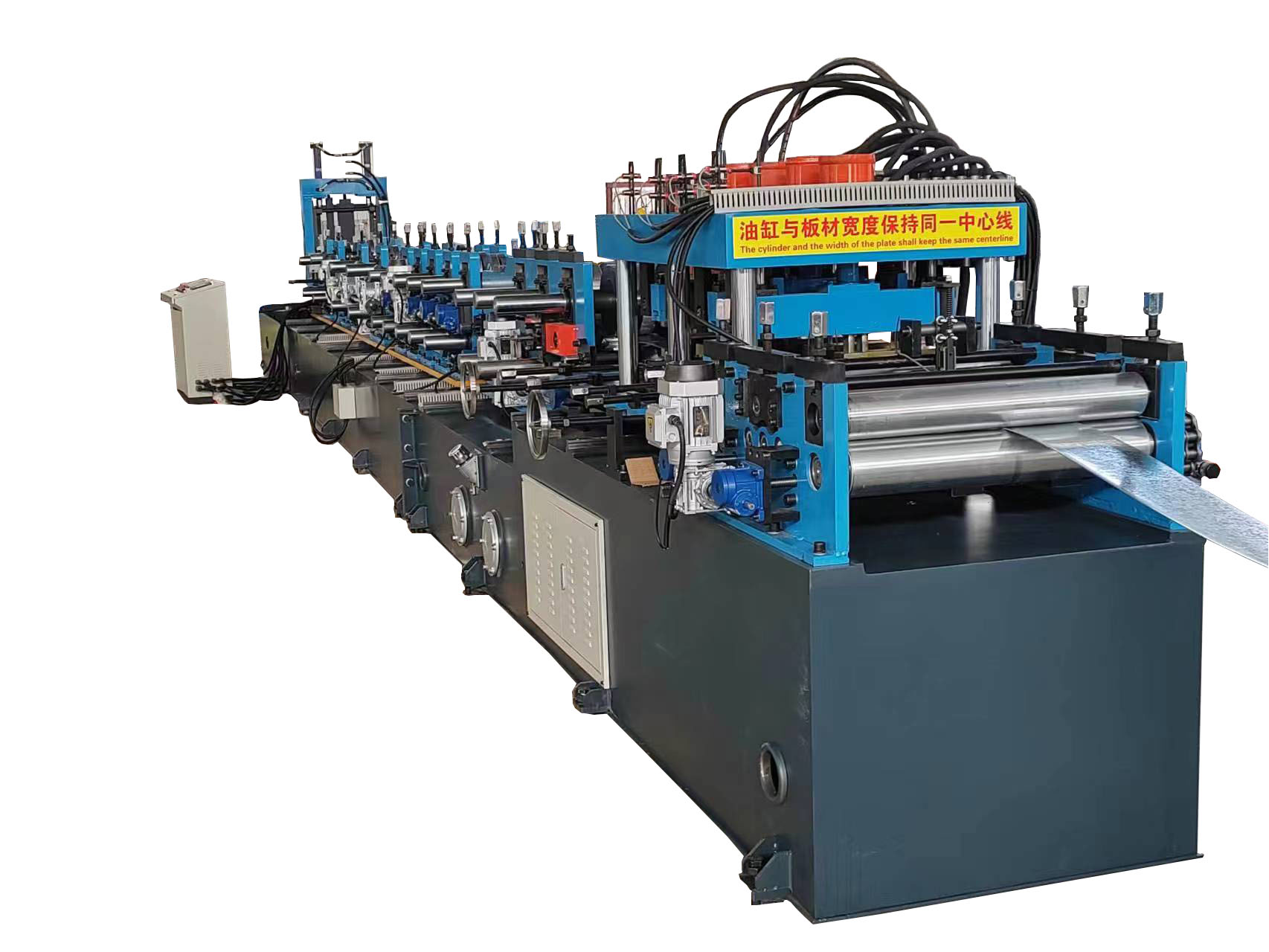

Système de changement automatique de 7 unités, il comprend l'échange C&Z, l'alimentateur, la largeur et la hauteur :
Nous ajoutons une pré-découpe, une fois la commande terminée, il s'agit d'une bobine de coupe automatique, elle peut alors économiser du matériel :
Flux de travail :

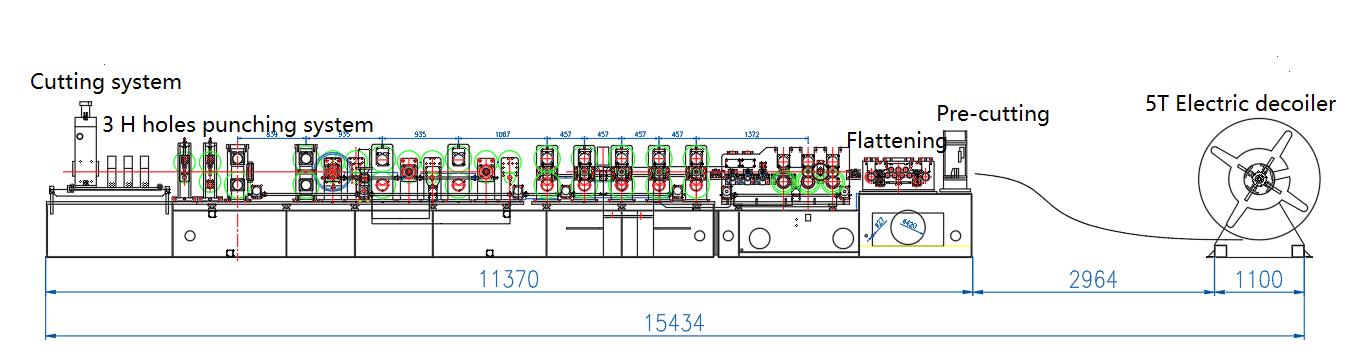

Dérouleur électrique ---- Système de pré-découpe --- Système d'aplatissement --- Machine de formage de rouleaux ---- Système de perforation ---- Machine de découpe automatique ----- Système de contrôle par ordinateur ----- Réception du produit Tableau
Spécification:
Non. | Article | Paramètre |
1. |
| Épaisseur de matériau |
1,5-3,0 mm |
Taille du produit | Largeur : 75-300 mm Hauteur : 40 - 100mm |
2. | Spécifications du dérouleur | Taper | Type en porte-à-faux électrique |
Max.Capacité | 5 tonnes |
ID de bobine | 480-520mm |
Max.Diamètre extérieur de la bobine | ≤1000mm |
Max.Largeur de bobine | ≤300mm |
3. | Aplanissement système | Épaisseur de cadre | 30mm |
Diamètre de l'arbre | 80mm |
Arbre Non. | Vers le bas 4+Plus 3 |
Matériel de l'arbre | 45#acier, avec traitement dur HRC56 et revêtement chromé |
Diamètre de l'arbre de la bobine d'alimentation | 100mm |
Mangeoire arbre de bobine n° | 2 |
Matériel de l'arbre de la bobine d'alimentation | 45#acier, avec traitement dur HRC56 et revêtement chromé |
4. | Spécifications de la machine | Vitesse de formage | 10-25 m/min |
Stations de formage | 18 gares |
Matériau du rouleau | Principal les rouleaux utilisent GCr15, côté auxiliaire le rouleau utilise du Cr12, avec un traitement dur HRC58-60 et un revêtement chromé. |
Matériau de l'arbre | 45#acier, avec traitement dur HB210-230 et revêtement chromé |
Diamètre de l'arbre | Principal l'arbre est de 90 mm, l'arbre de changement de taille est de 75 mm |
Structure de formage | Colonne de guidage |
Châssis de base | Soudage de l'acier |
Système piloté | Chaîne,2 pouces et 1,5 pouces |
Puissance du moteur | Servomoteur 37KW, marque Zhongchen, avec Réducteur K107, marque Shanghai Bojiang. |
Changement Tailles Puissance | 0,37KW*2,0,55KW*2,1,1KW*1,0,75KW*2 |
Tolérance de coupe | ±2mm |
Dimensions d'installation | 20 ~ 25 M * 2 M |
Poids de la machine | 15 tonnes |
5. | Boîte d'ordinateur | API | Weikong |
Bouton | Arrêt d'urgence |
6. | Hydraulique | Pouvoir d'hydraulique | 11KW |
Refroidissement système | Ventilateur |
Capacité de boîte | 300L |
7. | Peinture | Peinture de base | Antirouille |
Peinture de surface | Bleu + Noir |
8. | Autres | Protection contre les surcharges du moteur électrique |
Protection de court circuit |
380V/50HZ/3Phase |
Utilisation de la panne CZ :

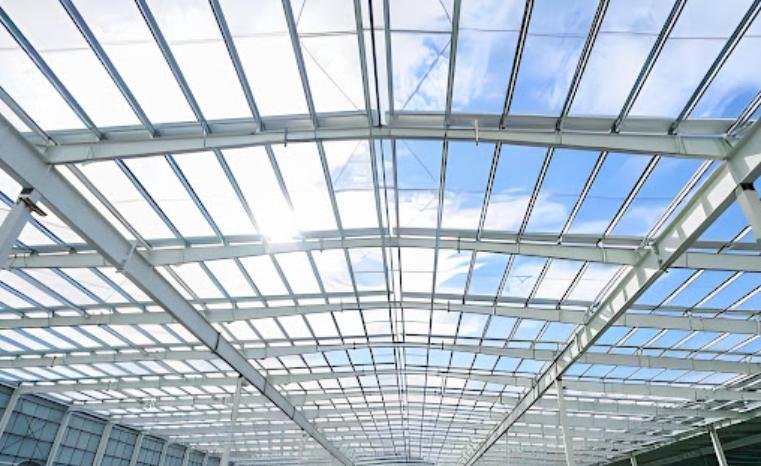

Une panne est une poutre ou une barre horizontale qui fournit un support structurel aux bâtiments, généralement sous le toit.Les chevrons du bâtiment ou ses murs soutiennent les pannes.Bien qu’ils soient le plus souvent utilisés dans les bâtiments métalliques, ils peuvent également remplacer les chevrons densément compactés dans les bâtiments à ossature bois.Les pannes d'un toit supportent le poids du platelage.Le panneau de bois dur, le contreplaqué ou la tôle qui forme la surface du toit est appelé platelage de toit.Celui-ci est souvent constitué de béton, rempli d’une sorte de protection contre les intempéries et généralement recouvert d’isolant.
