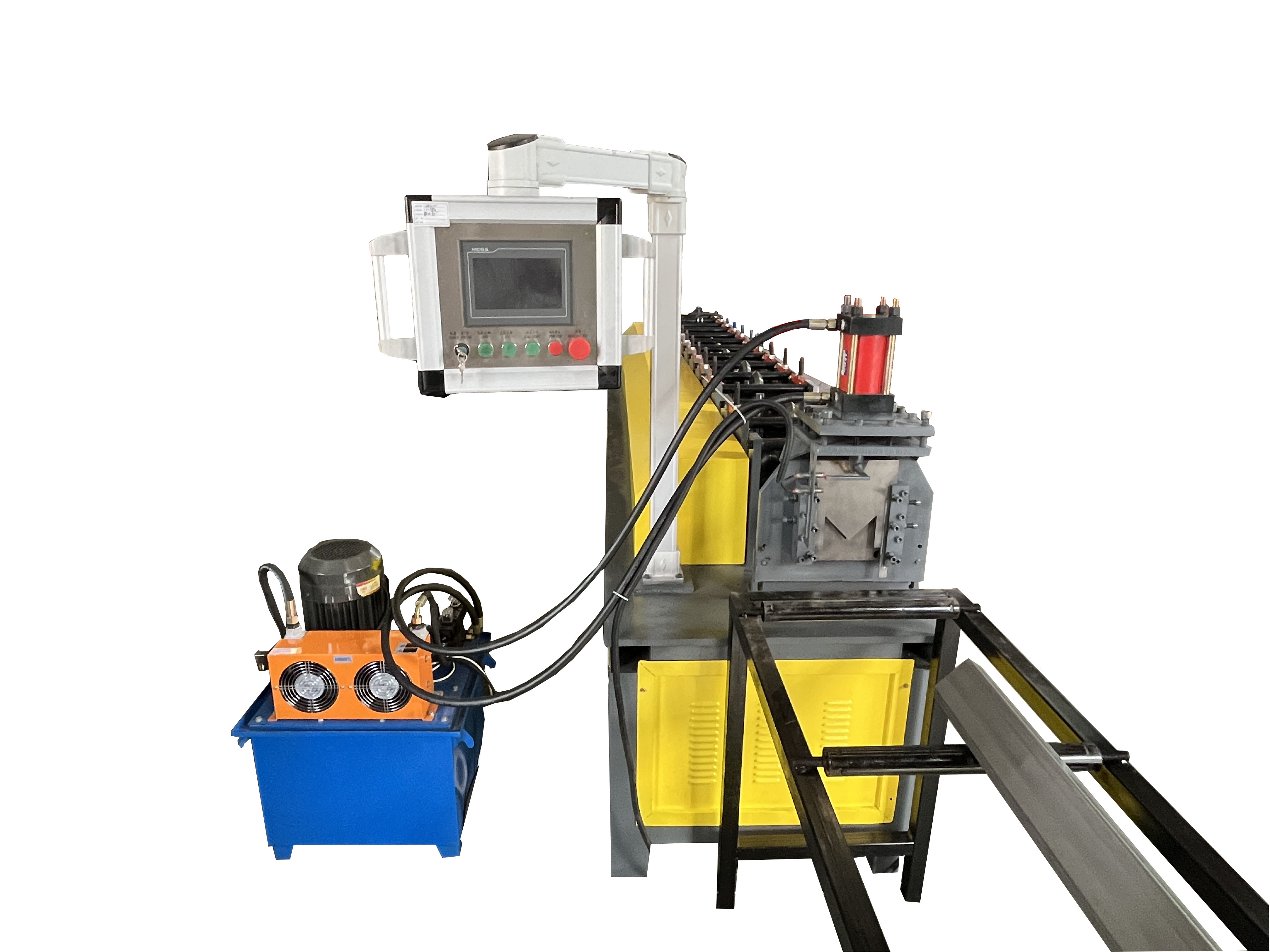

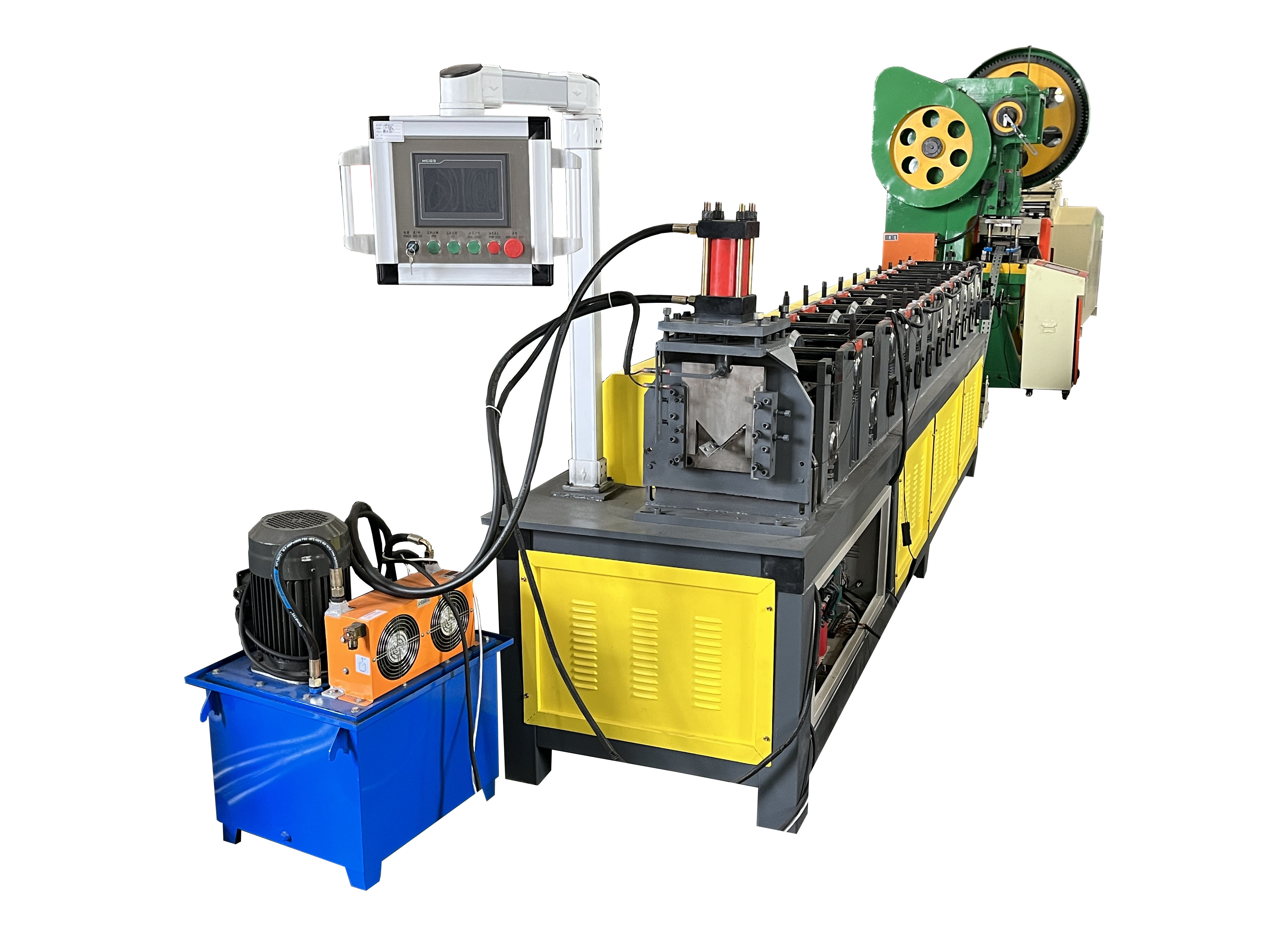

Rouleau de cadre vertical d'angle fendu par panneau de palette de support de stockage de colonnes d'affichage formant la machine
Les étagères lourdes de marchandises doivent généralement être placées sur l'étagère à travers le plateau. Ainsi, lors de la conception du pilier, nous devons prendre en compte le poids total des marchandises. Cette machine produit donc une épaisseur de rack inférieure à 2,5 mm.

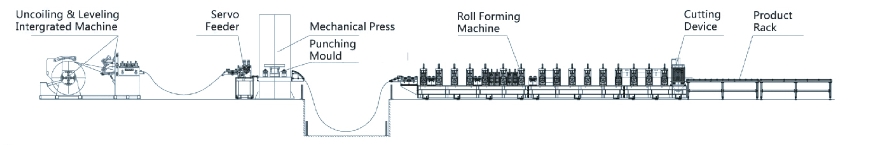

Flux de travail :
Dérouleur avec système de nivellement --- Alimentateur servo --- Système de poinçonnage --- Machine de formage de rouleaux --- Dispositif de coupe --- Rack de produits
Nous personnalisons la matrice pour votre conception spécifique de trous :

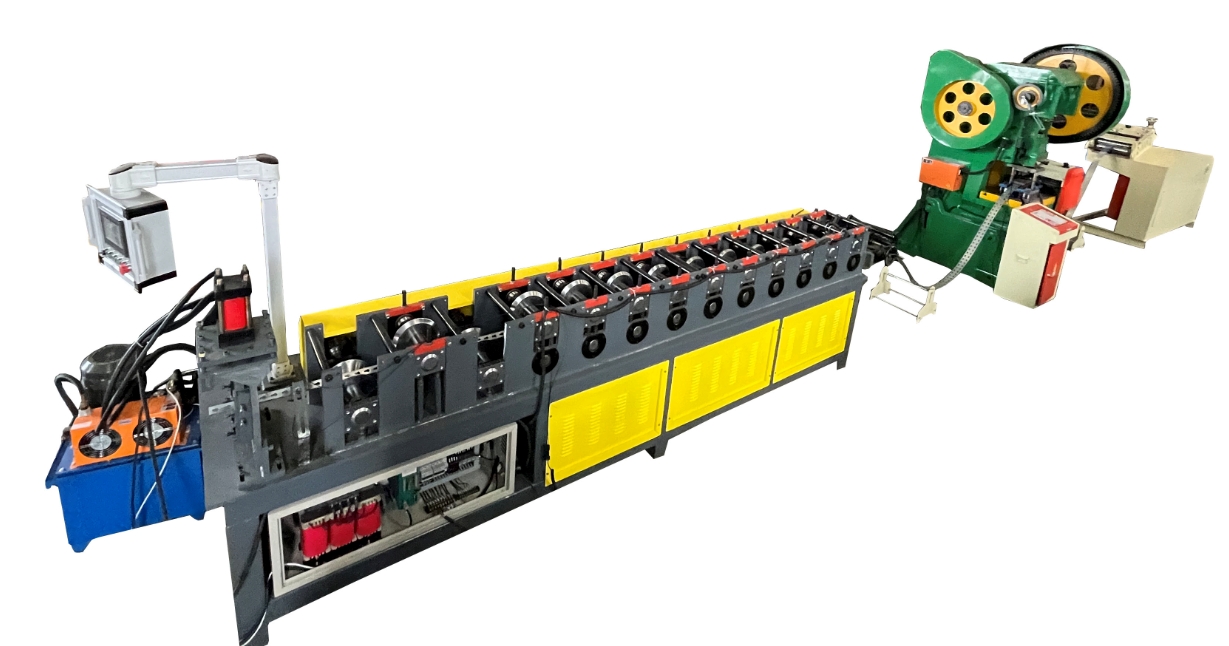

Le PLC contrôle une ligne complète travaillant ensemble, le dérouleur, la poinçonneuse et la profileuse peuvent correspondre à la vitesse lorsqu'ils fonctionnent ou s'arrêtent.Nous avons seulement besoin de définir la commande sur le PLC, puis la ligne complète fonctionnera automatiquement, elle est très facile à utiliser.
Spécification:
Non. | Article | Unité |
|
Conception 1 |
1. | Matériel de traitement |
| Acier galvanisé |
2. | Type de profil | mm | 65*30 |
3. | Épaisseur de la bobine d'alimentation | mm | 2,0-2,5 |
4. | Oui | M pa | 300 - 650 |
5. | Matériau de l'arbre plein |
| Acier de haute qualité 45 #, Traitement de trempe et revenu |
6. | Diamètre de l'arbre | mm | 70 |
7. | Station de rouleau | Non. | 16 |
8. | Matériel à rouler |
| GCr15 |
9. | Traitement du rouleau | mm | Chromage dur 0,05 - 0.08 |
dix. | Pouvoir | KW | 15 |
Coupe Machine |
11. | Taper |
| PLC contrôlé par Flying Saw Coupe |
12. | Capacité d'épaisseur | mm | 2,0-2,5 |
13. | Capacité en largeur | mm | Comme dessin |
14. | Qualité d'acier de la lame de coupe |
| Cr12, trempe |
15. | Dureté |
| 58-62 HRC |
16. | Tolérance de coupe | mm | +/- 1 |
Unité de contrôle |
17. | Taper |
| Contrôlé par PLC |
18. | Marque d'automate |
| Delta |
19. | Convertisseur de fréquence |
| Delta |
20. | Puissance du convertisseur de fréquence | kW | 15 |
21. | Dimension de la machine | m | 10 m*1,5 m*1,4 m |
22. | Poids | kg | 5500 |
23. | Vitesse de travail | m/min | 0-10 |
Utiliser:
Les rayonnages d'angle à fentes sont la solution de rayonnage la plus utilisée dans tous les secteurs.Ce sont des options robustes, mais légères et économiques pour l’entreposage et autres besoins en matière d’étagères.Ils sont portables et peuvent être transportés facilement à l’aide d’un chariot élévateur.
Emballage et expédition :
