Rouleau de porte de volet roulant de panneau de lamelles de roulement en métal du Mexique formant la machine
Machine de formage de rouleaux de porte de volet roulant personnalisée pour un client mexicain.Ils nous ont proposé le dessin, puis notre riche expérience en conception d'ingénieurs.Cette machine produit une épaisseur comprise entre 0,6 et 1,0 mm.

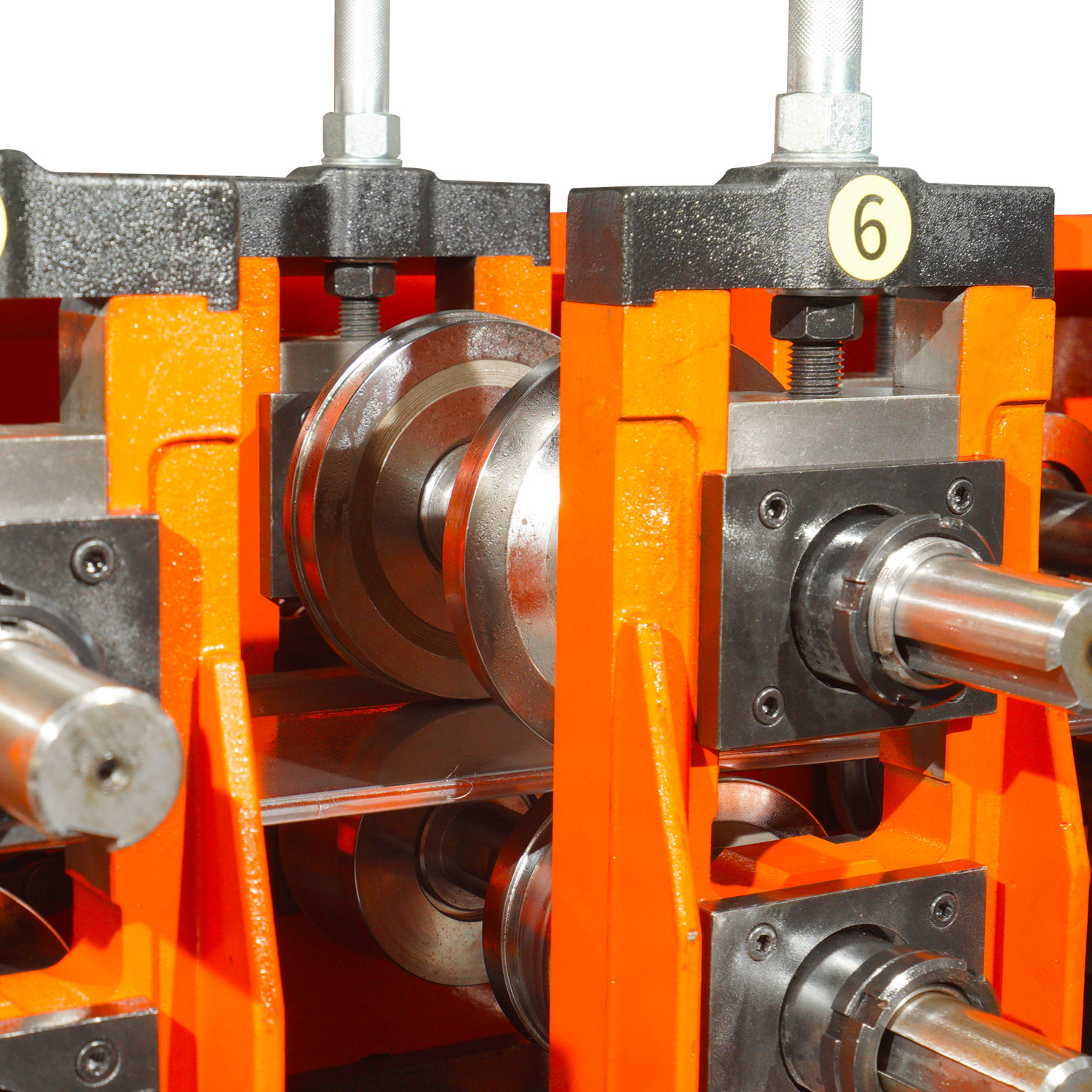

Toutes les stations utilisent un cadre de coulée, sans découpe ni soudure, ce qui permettra de former des profils de haute précision.Et nous marquons les numéros de toutes les stations pour qu'ils soient clairs lorsque nous aidons le client à résoudre le service après-vente.

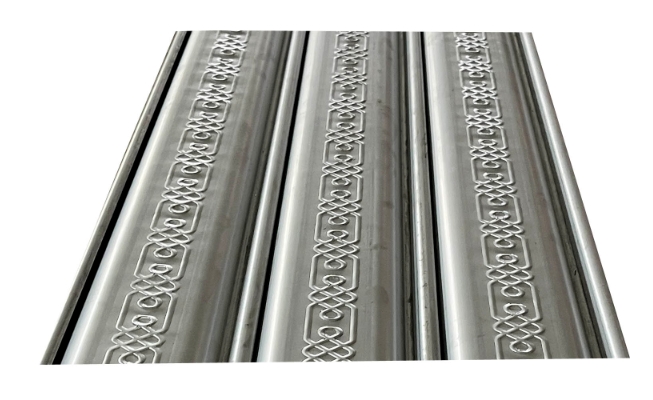

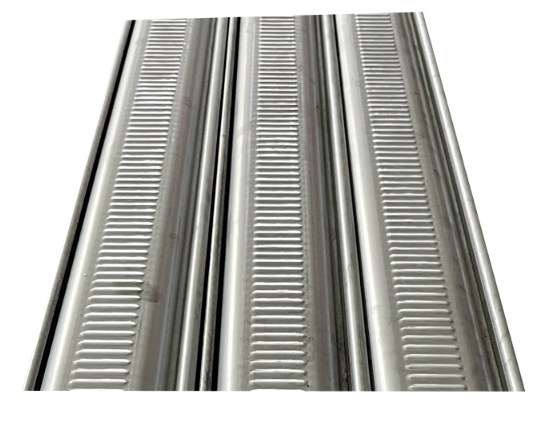

Nous pouvons graver des fleurs sur des rouleaux pour former un panneau de porte avec un motif clair.
Conception 1
Conception 2
Nous testerons chaque machine avant la livraison.

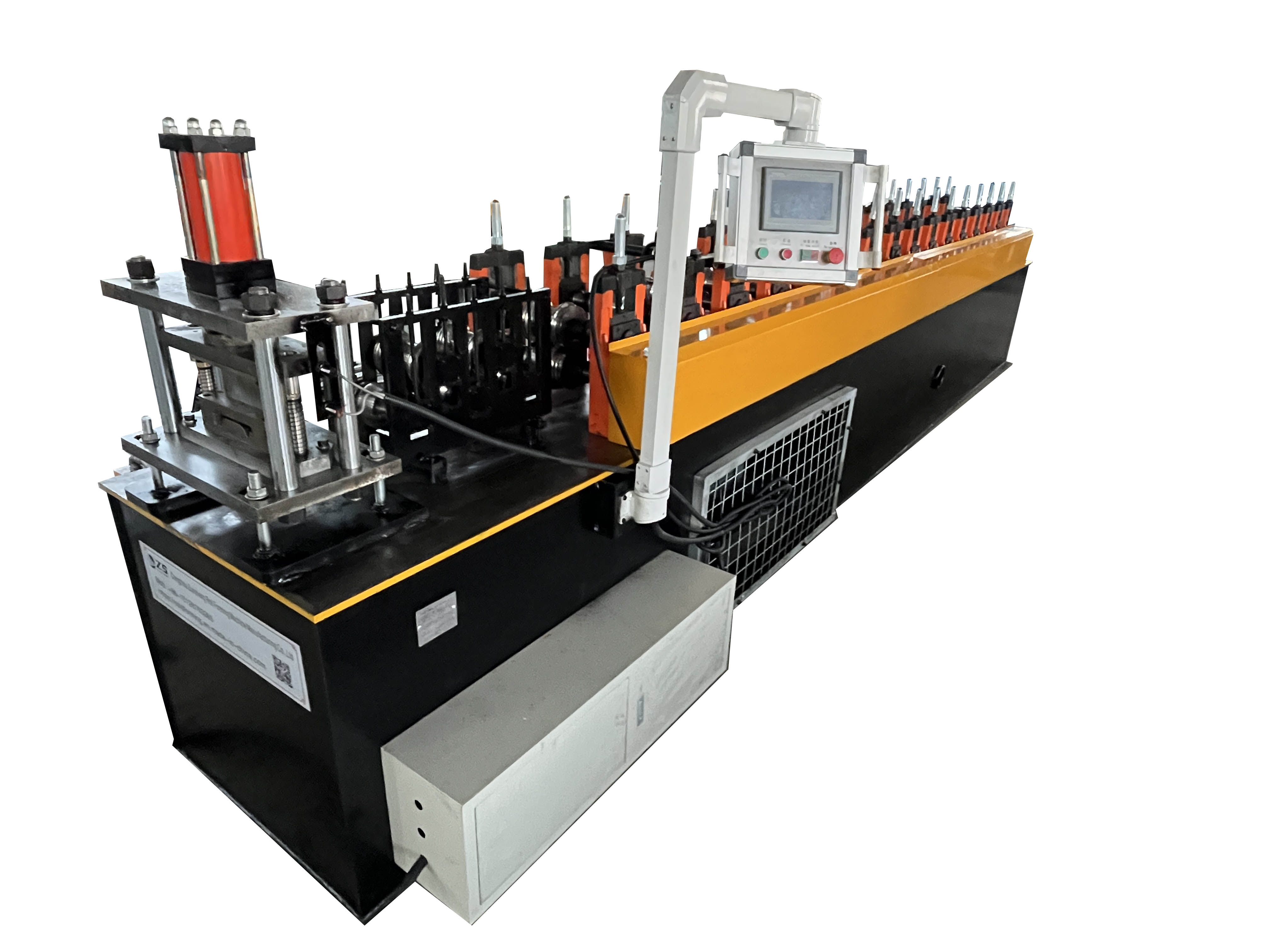

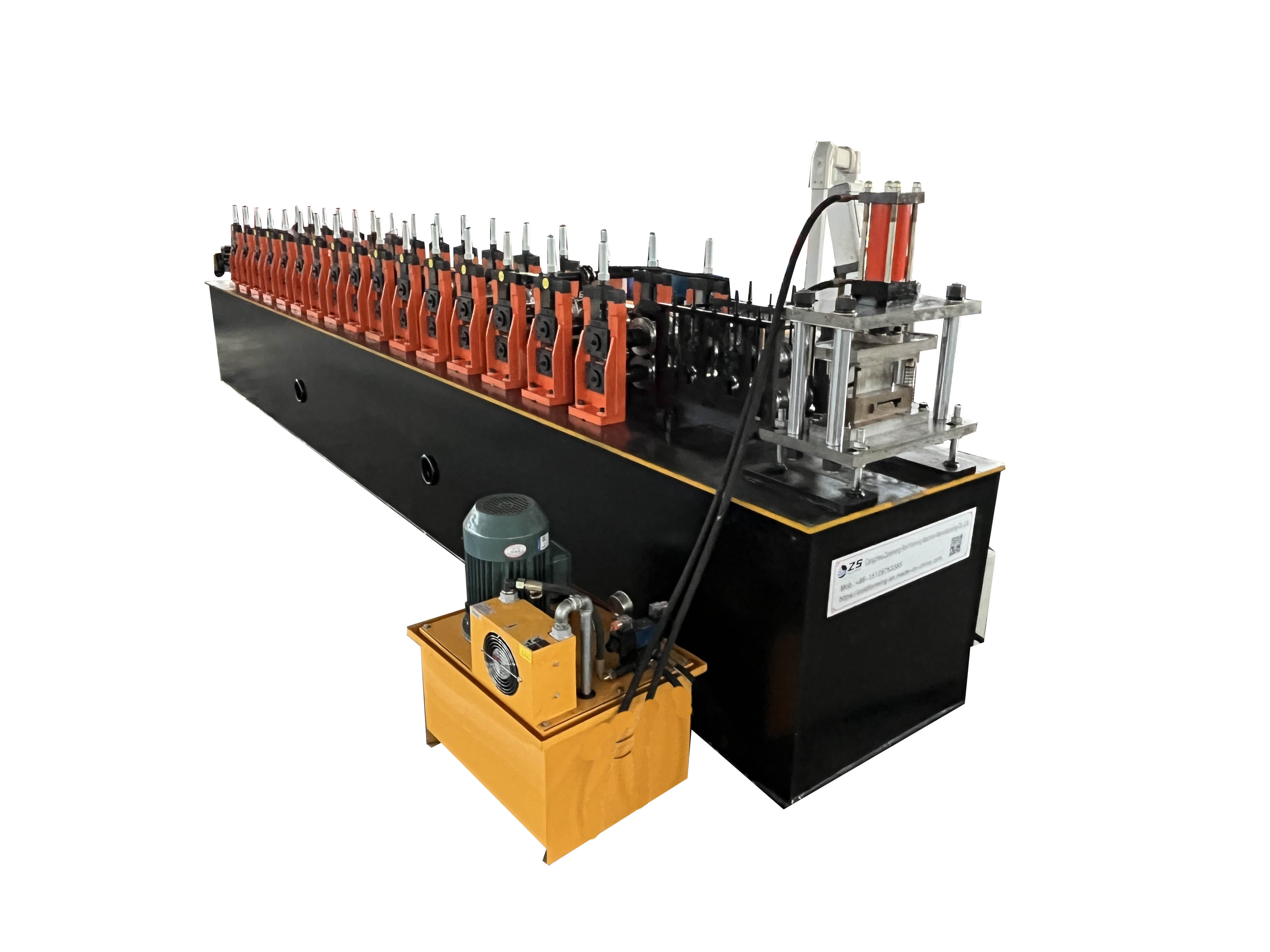

La machine de formage de rouleaux de volet de porte se compose principalement d'un dérouleur, d'une machine de formage de rouleaux, d'un dispositif de coupure, d'une table de sortie et d'un panneau de commande électrique..
Spécification:
Non. | Article | Unité |
|
| Rouleau Machine de formage de rouleaux de portes à volets |
1. | Matériel de traitement |
| Acier galvanisé |
2. | Type de profil |
| Comme demande du client |
3. | Épaisseur de la bobine d'alimentation | mm | 0,6-1,0 |
4. | Oui | M pa | 300 - 650 |
5. | Matériau de l'arbre plein |
| Acier de haute qualité 45 #, Traitement de trempe et revenu |
6. | Diamètre de l'arbre | mm | 50 |
7. | Station de rouleau | Non. | 15 |
8. | Matériel à rouler |
| Cr12 |
9. | Traitement du rouleau | mm | Chromage dur 0,05 - 0.08 |
dix. | Vitesse de la ligne |
| Environ 12-15 m/min |
11. | Type d'entraînement de profilage Machine |
| Chaîne |
12. | Puissance du moteur principal | kW | 7.5 |
Coupe Machine |
13. | Taper |
| Hydraulique contrôlé par PLC Coupe |
14. | Capacité d'épaisseur | mm | 0,6-1,0 |
15. | Capacité en largeur | mm | Comme dessin |
16. | Qualité d'acier de la lame de coupe |
| Cr12, trempe |
17. | Dureté |
| 58-62 HRC |
18. | Tolérance de coupe | mm | +/- 1 |
Unité de contrôle |
19. | Taper |
| Contrôlé par PLC |
20. | Marque d'automate |
| Delta |
21. | Convertisseur de fréquence |
| Delta |
22. | Puissance du convertisseur de fréquence | kW | 4 |
23. | Dimension de la machine |
| Environ 5 m * 0,75 m * 1,4 m |
24. | Poids | kg | 2900 |
Personnaliser le design :

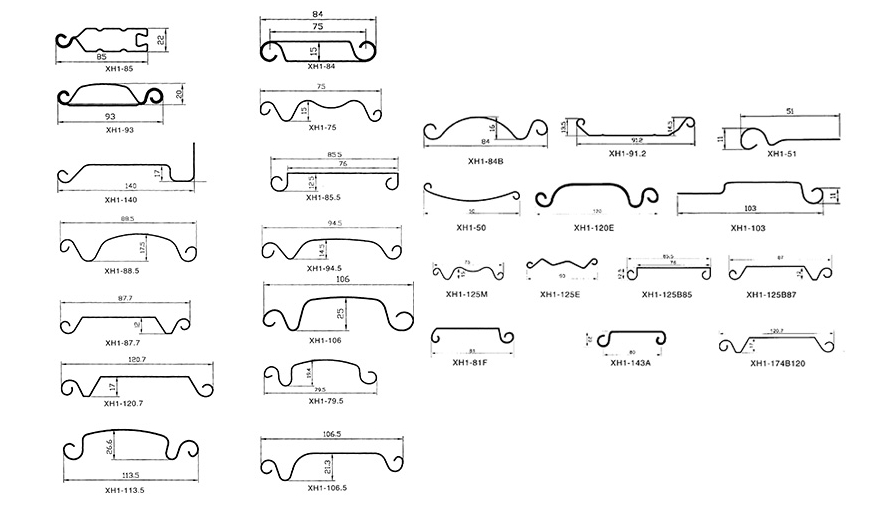

Nous pouvons fabriquer de nombreux types de machines de formage de rouleaux de portes à volets roulants, ces dessins pour votre référence.
Utiliser:
Il s'agit d'une porte comportant de nombreuses pièces de porte articulées reliées en série.Dans une glissière fixe, la porte pivote de haut en bas avec la volute au-dessus de la porte comme centre.Les volets roulants conviennent aux lieux publics ou aux habitations tels que les façades commerciales, les garages, les centres commerciaux, les hôpitaux, les usines et les mines.
